Kit eléctrico para termo de agua caliente

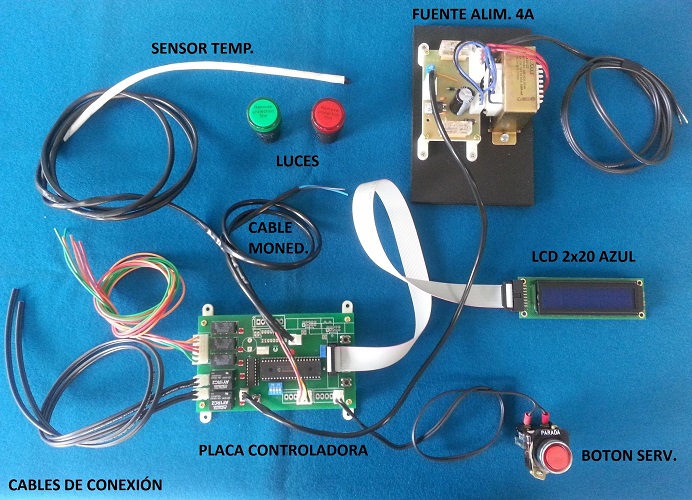

Elementos que componen el KIT:
• Fuente de alimentación de 4A para alimentar todos los componentes

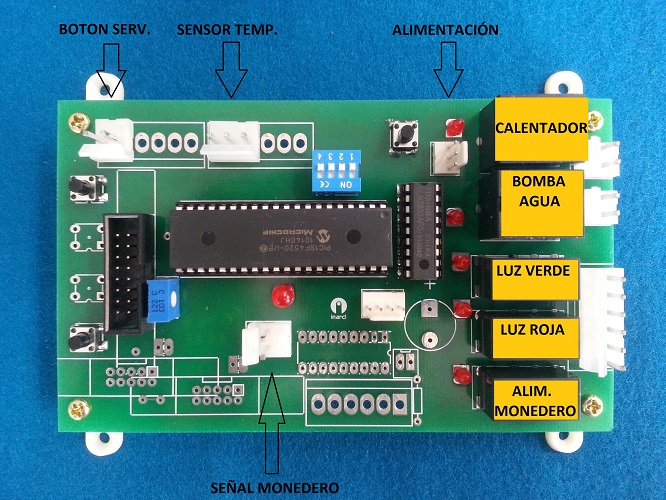

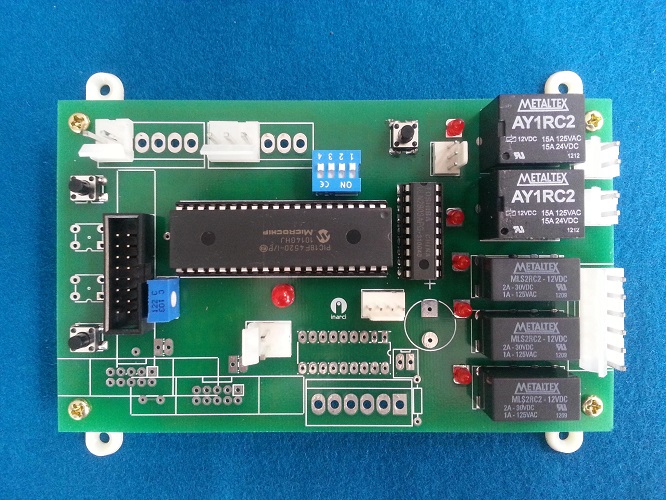

• Placa controladora con microcontrolador para administrar el funcionamiento

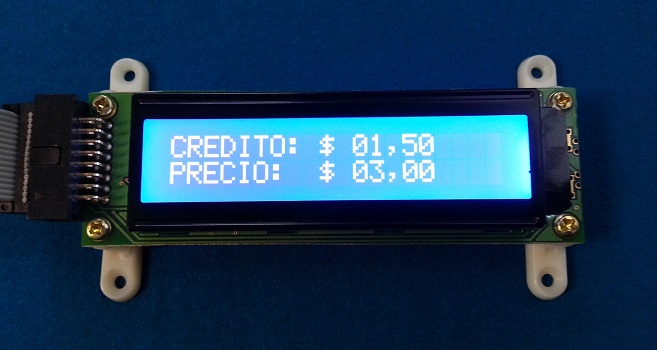

• Display LCD de 2x20 que muestra precio, créditos y temperatura actual
• Pulsador industrial para la descarga de agua

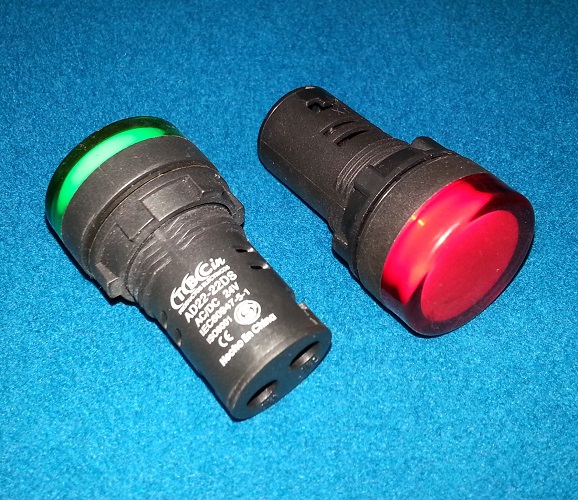

• Luz roja para indicar que el agua está siendo calentada.
• Luz verde para indicar que el agua está en la temperatura correcta
• Sensor de temperatura digital (precisión 0.5 ºC) con cableado térmico
• Cableado para conexión de alimentación de la placa controladora
• Cableado para conexión del monedero o multimoneda
• Cableado para conexión de los contactores de los calentadores
• Cableado para conexión de la bomba de agua
• Cableado para conexión de luz roja y verde
NO INCLUYE los calentadores, los contactores, la bomba de agua, el monedero ni cualquier válvula adicional que se quiera acoplar al sistema.
Configuraciones disponibles para el usuario:
• Temperatura mínima (60 ºC a 99ºC)
• Temperatura máxima (60 ºC a 99ºC)
• Temperatura de caída para recuperación rápida (1 ºC a 10 ºC)
• Tiempo disponible para sacar agua (Entre 10 y 120 seg)
• Precio del servicio (Entre $1,00 y $20,00) cuando usa multimoneda
• Precio del servicio (Entre 1 y 10 fichas) cuando usa monedero / comparador
• Función para probar el termo y monitorear temperatura
• Ver contador de dinero ingresado y termos llenados
• Resetear ambos contadores a cero
• Función para purgar tanque de agua
• Configuración para funcionar en modo gratuito
FUNCIONAMIENTO DE PLACA CONTROLADORA:
La primera vez que se prende el termo y el agua esta fría, la placa activa el rele de los calentadores y enciende solamente la luz roja la cual indica que el agua está siendo calentada. A su vez, a través de otro rele deshabilita el monedero para que los usuarios no puedan ingresar monedas mientras que el agua esta fría.
Una vez que el agua alcanza la temperatura mínima seteada por el operador, la placa controladora activa la luz verde (dejando la luz roja encendida todavía) y habilita el ingreso de monedas a través del monedero. En este momento los usuarios ya pueden comenzar a usar el termo y retirar agua caliente.
Una vez que el agua alcanza la temperatura máxima seteada por el operador, la placa controladora apaga los calentadores y la luz roja, dejando solamente activa ahora la luz verde y permitiendo que el usuario retire agua caliente.
Una vez que la temperatura del agua cae por debajo de la temperatura mínima seteada, la placa vuelve a encender los calentadores y la luz roja, volviendo a apagar la luz verde y deshabilitando el monedero hasta que la temperatura vuelva a alcanzar su valor minimo.El proceso ahora vuelve a repetirse de la misma forma que fue mencionado anteriormente.
Adicionalmente, si el usuario configura un valor de “temperatura de caída”, el proceso es similar, salvo que ahora la placa vuelve a prender los calentadores en el momento que la temperatura del agua haya caído en X cantidad de ºC configurados, por debajo de la temperatura máxima seteado, haciendo que la recuperación del termo sea mucho más rápida.
IMÁGENES DEL KIT:
