Placas de Interface
Interface para billetero y monedero
Placa de interface para conectar un billetero y un monedero, y visualizar el dinero ingresado por ambos canales a traves de un display LCD de 2 lineas.
Esta placa puede ser instalada en cualquier maquina o dispositivo que necesite administrar la entrada de ambos medios de pago, y al llegar a un valor de precio determinado, tanto entregar un pulso de salida o temporizar un cierto tiempo. Estas 2 salidas son manejadas a traves de relays.
La placa controladora central cuenta con las siguientes funciones:
• 1 CONECTOR para enchufar la fuente de alimentacion (incluida).
• 1 RELAY para activar un credito en cualquier maquina con entrada a pulsos.
• 1 RELAY para temporizar un servicio de forma preparaga (ejemplo, termo de agua caliente).
• 1 CONECTOR para activar una alarma de fin de servicio (opcional).
• 1 BOTON de Reset para interrumpir el procesamiento en caso que sea necesario.
• 4 BOTONES para configurar el precio del credito, y 3 promociones diferente de compra.
• 1 CONECTOR para conectar un billetero (16 pines)
• 1 CONECTOR para conectar un monedero (10 pines)
• 1 CONECTOR para conectar un monedero (3 pines con 12V, GND y COIN)
PROGRAMACION: Mediante los 4 botones que incorpora la placa se puede programar todos los parámetros de configuración de la misma:
1) TIEMPO (Horas, Minutos y Segundos)
Se puede programar el tiempo de activación del relay numero dos desde 1 segundo hasta 24 horas, y todos los tiempos intermedios. El tiempo es acumulable por cada ficha que se ingresa.
2) FICHAS/BILLETES
Se puede programar con un precio de activación de la salida desde $1 hasta $200 y todos los valores intermedios.
3) PROMOCIONES
Se puede programar hasta un maximo de 3 promociones diferentes para incitar al usuario a realizar una compra mayor. Para aprovechar la promocion, la placa cuenta con un contador interno de 10 segundos, que le permite al usuario colocar el dinero en ese lapso de tiempo y de esta forma aprovechar la promocion configurada.
4) CONTADOR DE DINERO
La placa controladora cuenta con un contador de fichas/billetes incorporado que le permite ver la cantidad de creditos o servicios que fueron activados. El contador se muestra en el mismo display LCD.
5) RESET CONTADOR DE FICHAS
El contador de fichas puede ser reseteado mediante la configuración para tomar los nuevos valores desde un momento determinado.

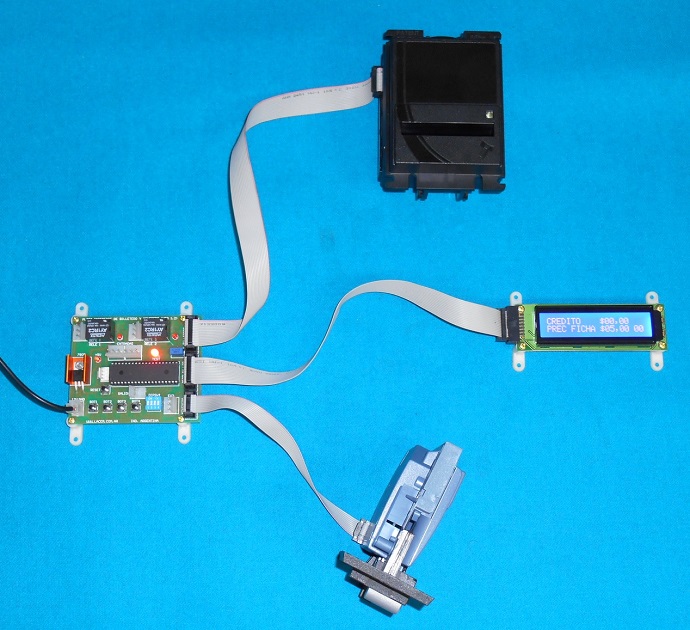

IMÁGENES DE LA PLACA:
